基本参数
一、产品属性：
1.插入力 ：35N MAX
2.拔出力
：10N MIN.INITIAL 8-20N AFTER
3.额定电流：1.5A
4.额定电流：30V
5.耐久性 ：3000CYCLES
MIN
6.耐电压 ：500V AC MIN
7.接触阻抗：300MΩMAX.INITIAL；400MΩAX
8.绝缘电阻：10000MΩ MIN
9.工作温度：-40度 TO
+70度
二、产品材质：
1.胶芯：PBT/LCP UL94V-0
2.端子：黄铜C2680 H65,镍底，接触点镀金1U
3.外壳：SPCC/C2680 全区域镀镍80 U MIN
三、适用与USB插座系列产品的生产和检验
1.插座外表面平整光洁，无损伤，裂纹或凹坑，金属件应无锈蚀。
2.插座的外形尺寸应符合附图的规定。
详细图纸规格书下载：
| NO. | Molde Code 品名 | Specifications 规格 | PDF图纸下载 | 规格书下载 |
| 1 | ZDX-BFMD04US114 | 2.0USB AF双层母座90度短体直边L=11.50MM |
|
|
| 2 | ZDX-BFMD04US115 | 2.0USB AF双层母座90度短体卷边L=11.50MM |
|
|
| 3 | ZDX-BFMD04US120 | 2.0USB AF双层母座90度短体直边L=13.10MM |
|
|
| 4 | ZDX-BFMD04US121 | 2.0USB AF双层母座90度短体卷边L=13.10MM |
|
|
| 5 | ZDX-BFMD04US127 | 2.0USB AF双层母座90度短体直边L=13.50MM |
|
|
| 6 | ZDX-BFMD04US128 | 2.0USB AF双层母座90度短体卷边L=13.50MM |
|
|
| 7 | ZDX-BFMD04US149 | 2.0USB AF双层母座90度短体卷边L=17.50MM |
|
|

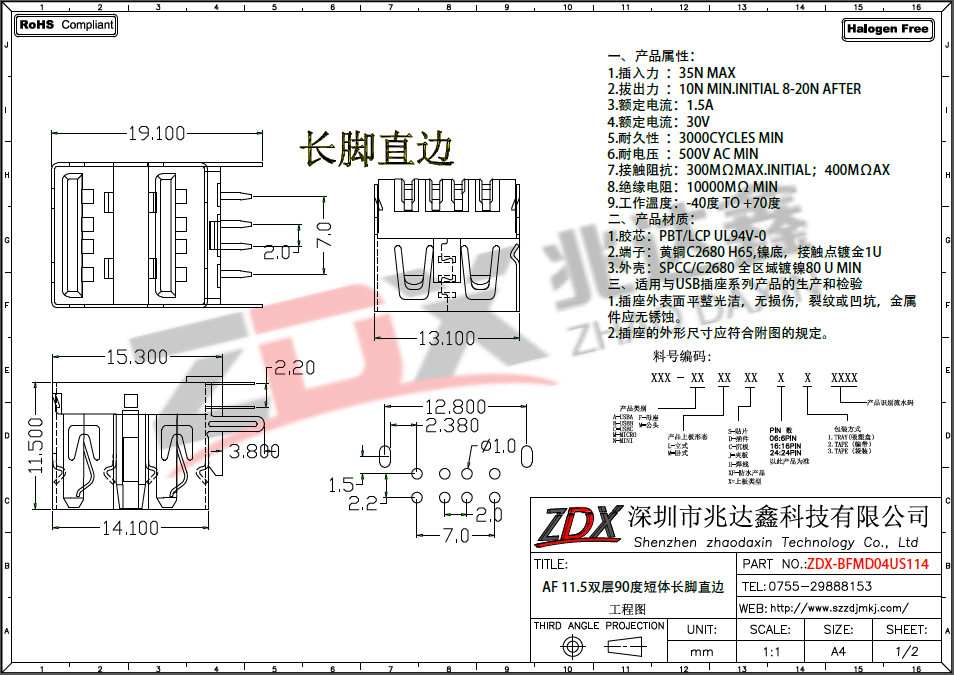

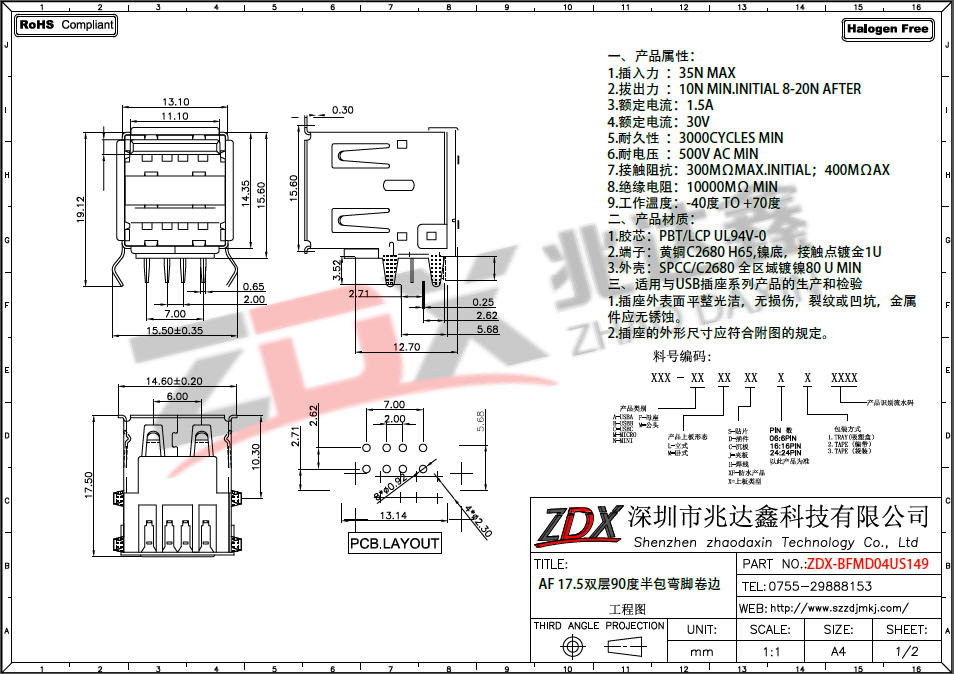

尺寸图
