基本参数
一、产品属性：
1.插入力 ：35N MAX
2.拔出力
：10N MIN.INITIAL 8-20N AFTER
3.额定电流：1.5A
4.额定电流：30V
5.耐久性 ：3000CYCLES
MIN
6.耐电压 ：500V AC MIN
7.接触阻抗：300MΩMAX.INITIAL；400MΩAX
8.绝缘电阻：10000MΩ MIN
9.工作温度：-40度 TO
+70度
二、产品材质：
1.胶芯：PBT/LCP UL94V-0
2.端子：黄铜C2680 H65,镍底，接触点镀金1U
3.外壳：SPCC/C2680 全区域镀镍80 U MIN
三、适用与USB插座系列产品的生产和检验
1.插座外表面平整光洁，无损伤，裂纹或凹坑，金属件应无锈蚀。
2.插座的外形尺寸应符合附图的规定。
详细图纸规格书下载：
| NO. | Molde Code 品名 | Specifications 规格 | PDF图纸下载 | 规格书下载 |
| 1 | ZDX-BFMD04US621 | 2.0USB母座10.0短体90度后脚垫高7.8卷边 |
|
|
| 2 | ZDX-BFMD04US622 | 2.0USB母座10.0短体90度后脚垫高7.8直边 |
|
|
| 3 | ZDX-BFMD04US641 | 2.0USB母座10.0短体90度后脚垫高8.2卷边 |
|
|
| 4 | ZDX-BFMD04US642 | 2.0USB母座10.0短体90度后脚垫高8.2直边 |
|
|
| 5 | ZDX-BFMD04US653 | 2.0USB母座10.0短体90度后脚垫高8.7卷边 |
|
|
| 6 | ZDX-BFMD04US654 | 2.0USB母座10.0短体90度后脚垫高8.7直边 |
|
|
| 7 | ZDX-BFMD04US663 | 2.0USB母座10.0短体90度后脚垫高9.8卷边 |
|
|
| 8 | ZDX-BFMD04US664 | 2.0USB母座10.0短体90度后脚垫高9.8直边 |
|
|

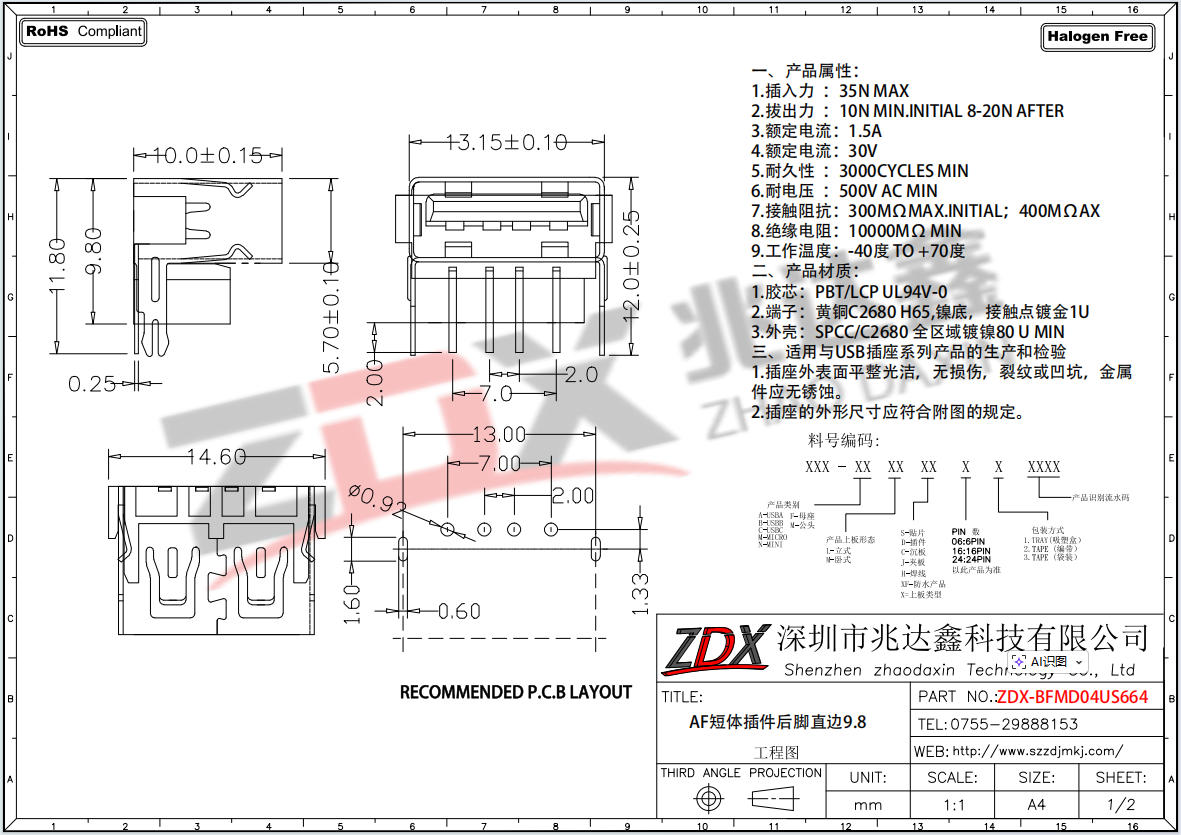

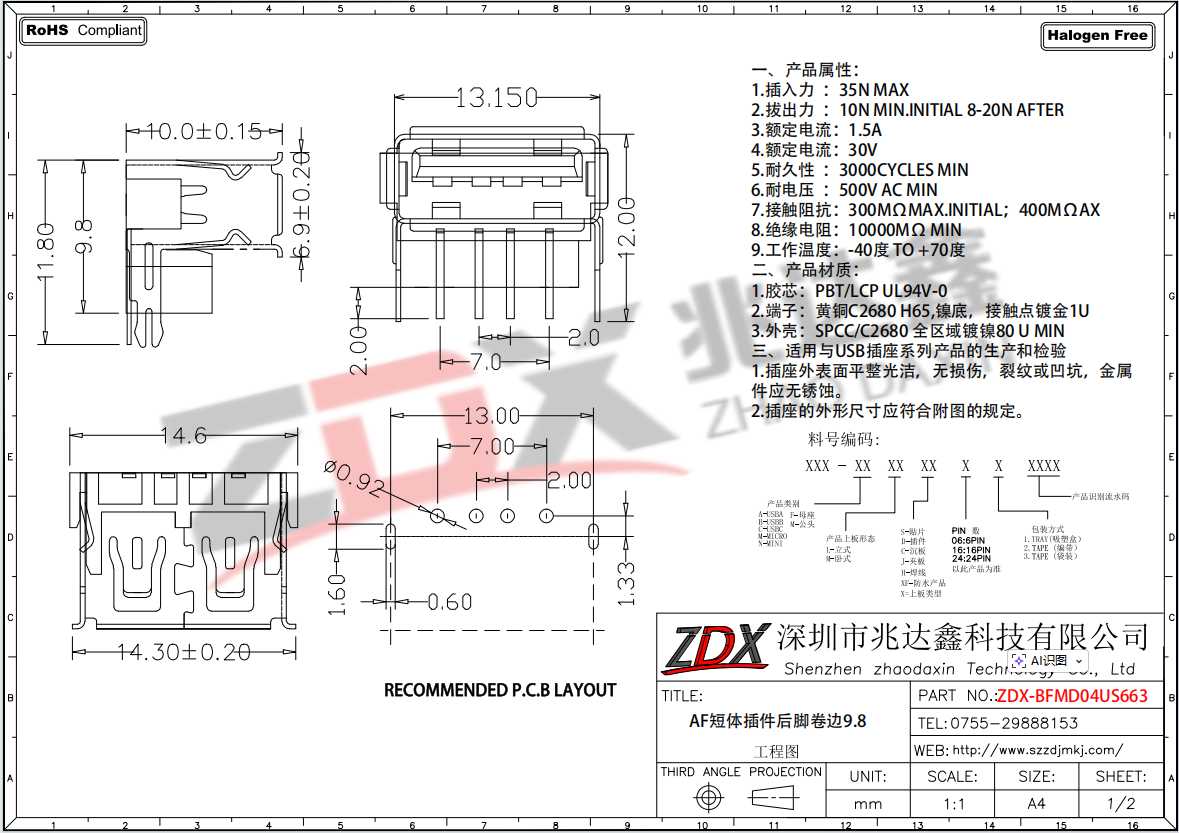

尺寸图
