基本参数
电气特性:Electrical:
1.额定电流:Current Rating1.5A/contact terminal
2.额定电压:Voltage Rating30V DC
3.接触阻抗:Contact Resistance30 milliohms MAX
4.耐电压:Dielectnic Withstanding Voitage:500 V AC AT Sea
Levol
5.绝缘阻抗:Lnsulation Resistance:1000MEGA ohms MIN
物理性能:Mechanical:
1.插拔力:Cnnector Mate and Unmate ForceMate force:3.57kgf(MAX) Unmate
force:1.02kgf(MIN)
2.端子保持力:Terminal Retenion1.2kgf(MIN)
原材料:Matorial:
1.塑胶:Housing:Hing TemperatureTnermaplastics, U1 94V-0LCP
White/Black
2.端子:Contact:Copper Alloy C5191
3.外壳:Shell: Copper Alloy C2680
详细图纸规格书下载：
| NO. | Molde Code 品名 | Specifications 规格 | PDF图纸下载 | 规格书下载 |

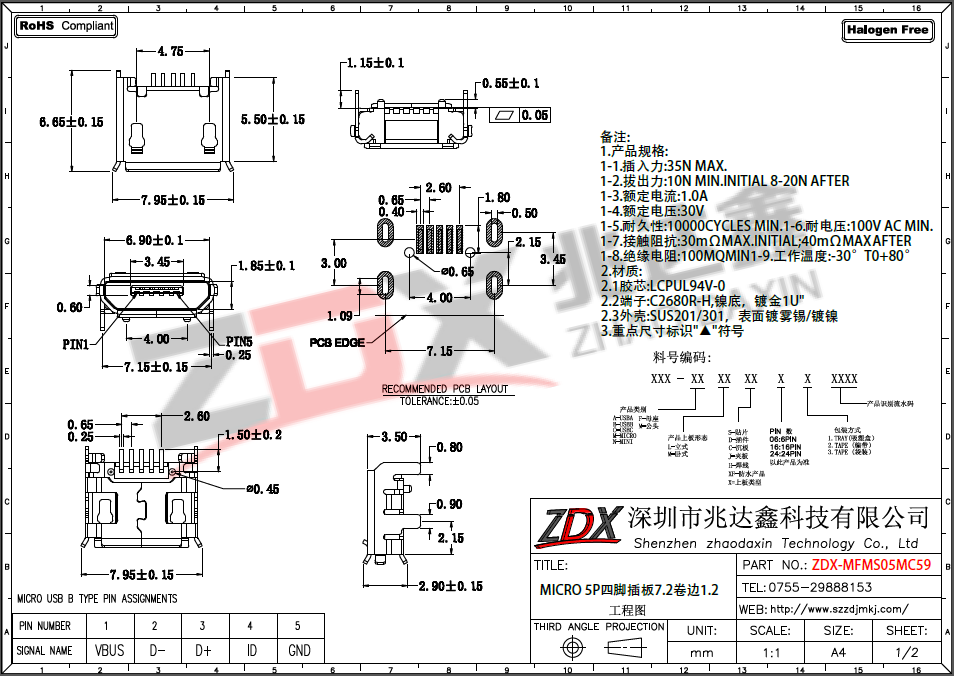

| 1 | ZDX-MFMS05MC59 | MICRO5PIN母座四脚前插后贴卷边-脚长1.20MM |
|
|

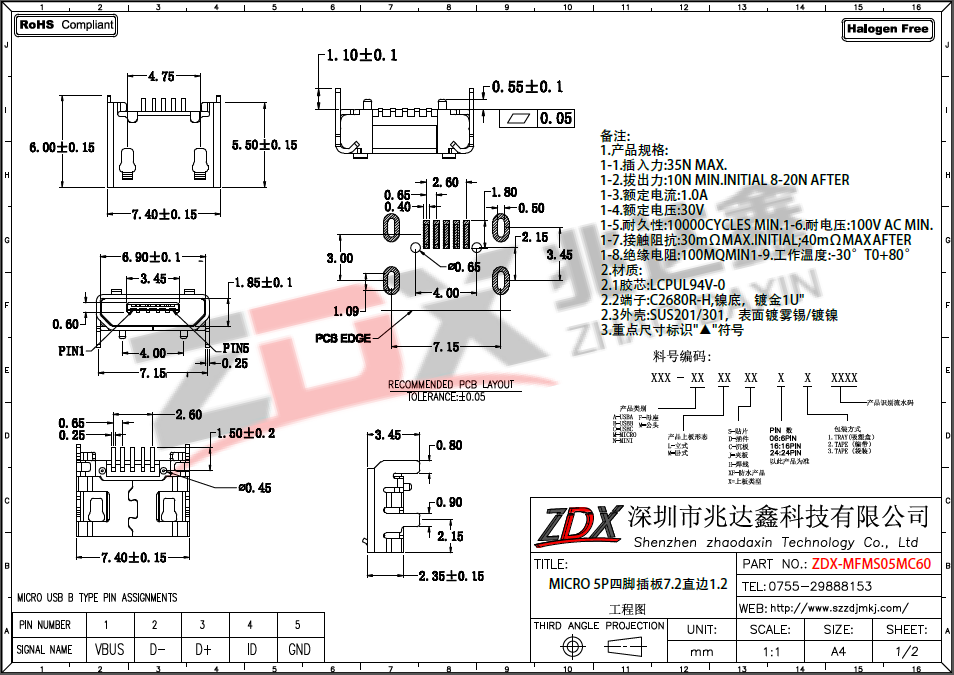

| 2 | ZDX-MFMS05MC60 | MICRO5PIN母座四脚前插后贴直边-脚长1.20MM |
|
|
| 3 | ZDX-MFMS05MC61 | MICRO5PIN母座四脚前插后贴卷边-脚长1.60MM |
|
|
| 4 | ZDX-MFMS05MC62 | MICRO5PIN母座四脚前插后贴直边-脚长1.60MM |
|
|
| 5 | ZDX-MFMS05MC63 | MICRO5PIN母座四脚前插后贴卷边-脚长1.80MM |
|
|
| 6 | ZDX-MFMS05MC64 | MICRO5PIN母座四脚前插后贴直边-脚长1.80MM |
|
|
尺寸图
