基本参数
一、产品属性：
1.插入力 ：35N MAX
2.拔出力
：10N MIN.INITIAL 8-20N AFTER
3.额定电流：1.5A
4.额定电流：30V
5.耐久性 ：3000CYCLES
MIN
6.耐电压 ：500V AC MIN
7.接触阻抗：300MΩMAX.INITIAL；400MΩAX
8.绝缘电阻：10000MΩ MIN
9.工作温度：-40度 TO
+70度
二、产品材质：
1.胶芯：PBT/LCP UL94V-0
2.端子：黄铜C2680 H65,镍底，接触点镀金1U
3.外壳：SPCC/C2680 全区域镀镍80 U MIN
三、适用与USB插座系列产品的生产和检验
1.插座外表面平整光洁，无损伤，裂纹或凹坑，金属件应无锈蚀。
2.插座的外形尺寸应符合附图的规定。
详细图纸规格书下载：
| NO. | Molde Code 品名 | Specifications 规格 | PDF图纸下载 |

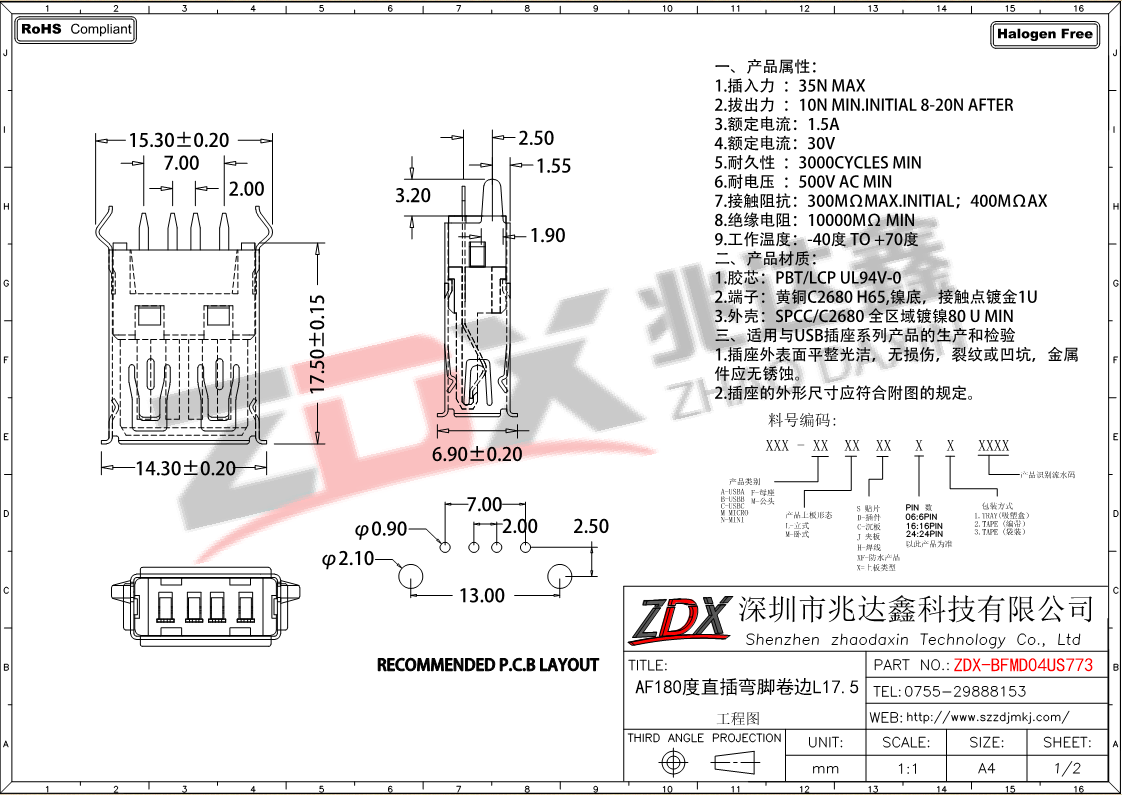

| 1 | ZDX-BFMD04US773 | 2.0 USB 180度卷边弯脚H17.5 |
|

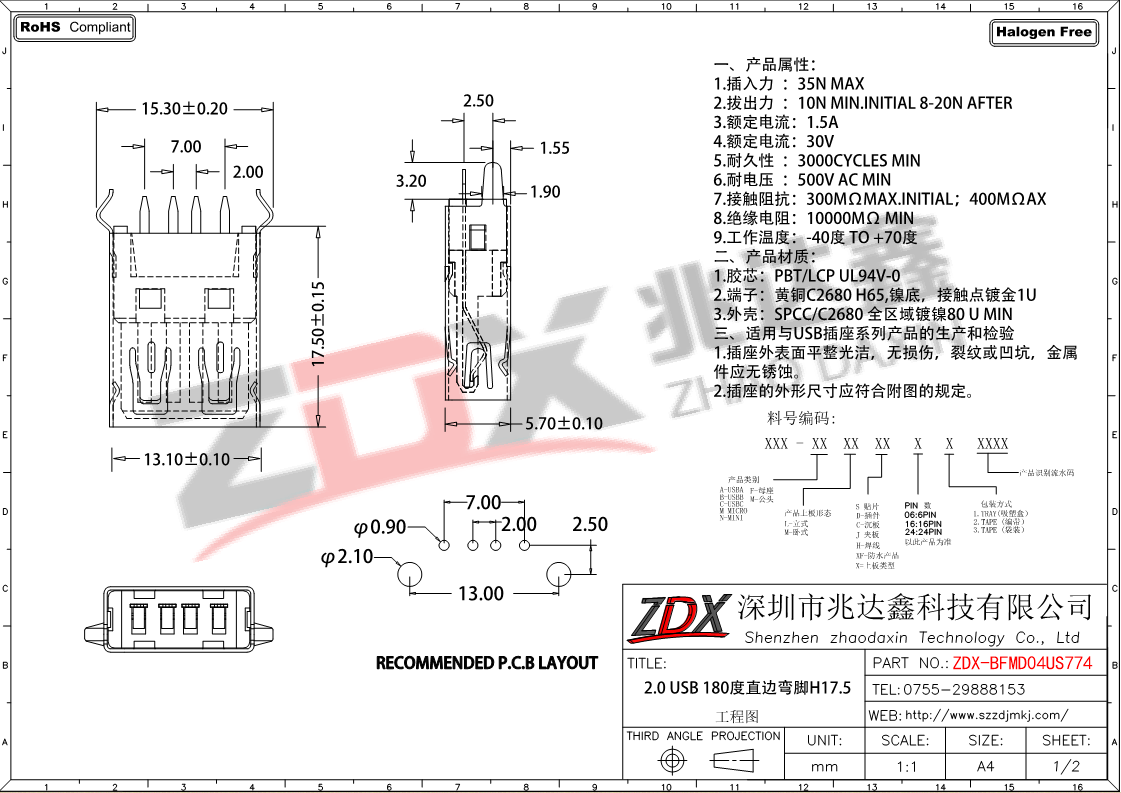

| 2 | ZDX-BFMD04US774 | 2.0 USB 180度直边弯脚H17.5 |
|
| 3 | ZDX-BFMD04US775 | 2.0 USB 180度卷边直脚H17.5 |
|
| 4 | ZDX-BFMD04US776 | 2.0 USB 180度直边弯脚H17.5 |
|
| 5 | ZDX-BFMD04US777 | 2.0 USB 180度卷边鱼叉脚H17.5 |
|
| 6 | ZDX-BFMD04US778 | 2.0 USB 180度直边鱼叉脚H17.5 |
|
| 7 | ZDX-BFMD04US791 | 2.0 USB 180度卷边弯脚H19.6 |
|
| 8 | ZDX-BFMD04US792 | 2.0 USB 180度直边弯脚H19.6 |
|
| 9 | ZDX-BFMD04US793 | 2.0 USB 180度卷边直脚H19.6 |
|
| 10 | ZDX-BFMD04US794 | 2.0 USB 180度直边直脚H19.6 |
|
尺寸图
