USB 2.0 连接器四种接口定义及引脚、封装说明

  • 发布日期:18-04-19 15:39
  • 点击数:122

分享到:

 USB全称Universal Serial Bus(通用串行总线),目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

1、A型USB插头(plug)和A型USB插座(receptacle)

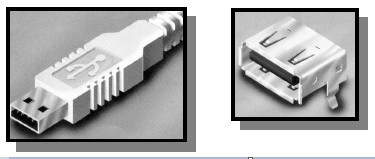

A型USB插头和A型USB插座

引脚顺序(左侧为Plug,右侧为Receptacle):
引脚顺序

引脚定义:


编号 定义 颜色识别
1 VBUS Red(红色)
2 D- White(白色)
3 D+ Green(绿色)
4 GND Black(黑色)


封装尺寸(单PIN Receptacle):

A型USB插头封装尺寸


2、B型USB插头(plug)和B型USB插座(receptacle)

型USB插头和B型USB插座

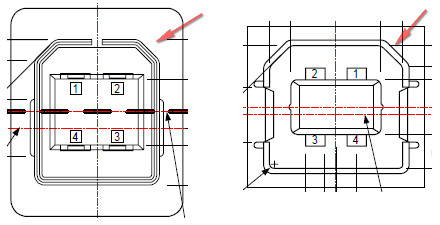

引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):
B型USB插头引脚顺序

引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸(单PIN Receptacle):

B型USB插封装尺寸

3、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)


Mini B型USB插头

引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):

 引脚顺序

引脚定义:

编号 定义 颜色识别
1 VBUS Red(红色)
2 D- White(白色)
3 D+ Green(绿色)
4 ID Not connected(未连接)
5 GND Black(黑色)


封装尺寸(Receptacle):

封装尺寸

以上部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。


4、Micro USB插头和插座

Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口,比Mini USB接口更小。其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义,2006补充的Micro USB规范定义了,补充了以下定义:

Micro-B plug and receptacle

Micro-AB receptacle

Micro-A plug

由于该协议文档极不清晰,相关插图也是采用贴图形式,所以不再抓图介绍,只放两个实物照片上来看一下



Micro USB


引脚顺序:

Micro-USB(右图)从左到右:1、2、3、4、5,引脚定义同Mini-USB:1为V+、2为D-、3为D+、4为ID、5为GND。
