type-c usb连接器上的14P与24P的区别

  • 作者:兆达鑫科技
  • 发布时间:23-10-24 17:47
  • 点击数:120

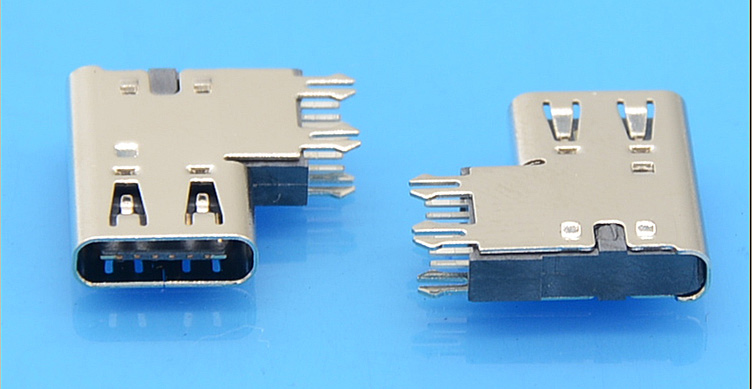

  如果大家对TYPE C母座CF连接器有所关注的话,一定可以知道在TYPE C母座CF连接器中区分产品规格的一个重要数据就是它的引脚Pin针数量,引脚Pin针对一个连接器的重要性不言而喻,从某种层面上来说,引脚Pin针就是一个连接器的内核,因为数据的传输及电流的输送最终都要依靠这些引脚端子来连接。一般来说,TYPE C母座CF连接器的引脚Pin针规格有如下几种:6P,12P,16P,14P,24P。对此,我们先对这些规格进行一个简单的解析,6P引脚针数的产品只支持大电流充电,自身不带数据传输的功能(因为其没有相关的引脚信号端子),12P和16P本质上属于同一种规格(对相关引脚端子进行了整合,本质是16P,只是外观看上去像12P),14P及24P的TYPE C母座CF连接器为比较有代表性的产品规格,本文在此对它们之间的区别做一个详细的解析,在此,TYPE C母座CF连接器前插后贴四脚插板有柱款来对14P与24P之间的区别作一个实例解析,之所以选用此款产品,原因有二,其一为前插后贴型TYPE C母座CF连接器是USB3.1标准推出后,较早推向市场的产品规格之一。其二为在此款规格下同时具有14P缺针型及24P满针型。因此选用前插后贴款能比较直观地对14P与24P的产品区别作出解析。

type c usb连接器

  我们知道24P是满针型,其支持USB3.1协议下的全部功能特性——高频数据传输,大电流充电,结构上的正反随意插拔,其是真正意义上的USB3.1 Gen2连接器(实现所有功能,需要相对应的芯片模组的支持)。而反观14P款,它其实是TYPE C母座CF连接器厂商对市场”妥协“的一个产物,我们知道,要实现USB3.1的全部新特性需要相应的芯片模组的支持,而高昂的芯片价格却像一道高墙,阻碍了USB3.1标准的发展,除此之外,带宽的发展水平及新旧设备接口的匹配滞后性也是阻碍USB3.1标准普及的原因之一。但得益于移动端设备(主要是手机)的爆发式的发展,移动端产品对其所使用的接口的大电流快充有了”刚需“,就是在这样的消费品市场环境下,USB2.0简化版本的TYPE C母座CF连接器就此推出,结构上,通过对24P引脚端子中8针电源引脚端子及其余16针的数据传输及预留的Pin针进行相关整合,最终推出了14P的TYPE C母座CF连接器USB2.0版,在支持USB2.0传输标准及大电流充电的特性下,其不但去除了多余的引脚Pin针,而且简化结构后的TYPE C母座CF连接器在产线端,一次性良品率得到了极大的提升,由于SMT-DIP加工精度下降,对SMT的精度要求也同步得到下降。产品外观结构方面,它们之间有着完全相同的主体外观结构,只是在引脚Pin针的排列方式上有所不同,14P款的排列方式为1-6-7,24P满针型则为5-7-12。而更为详细的电气性能参数之间的差别,可直接查看它们二者的规格书参数进行对比,以上为本文对TYPE C母座CF连接器前插后贴14P与24P的区别的解析
